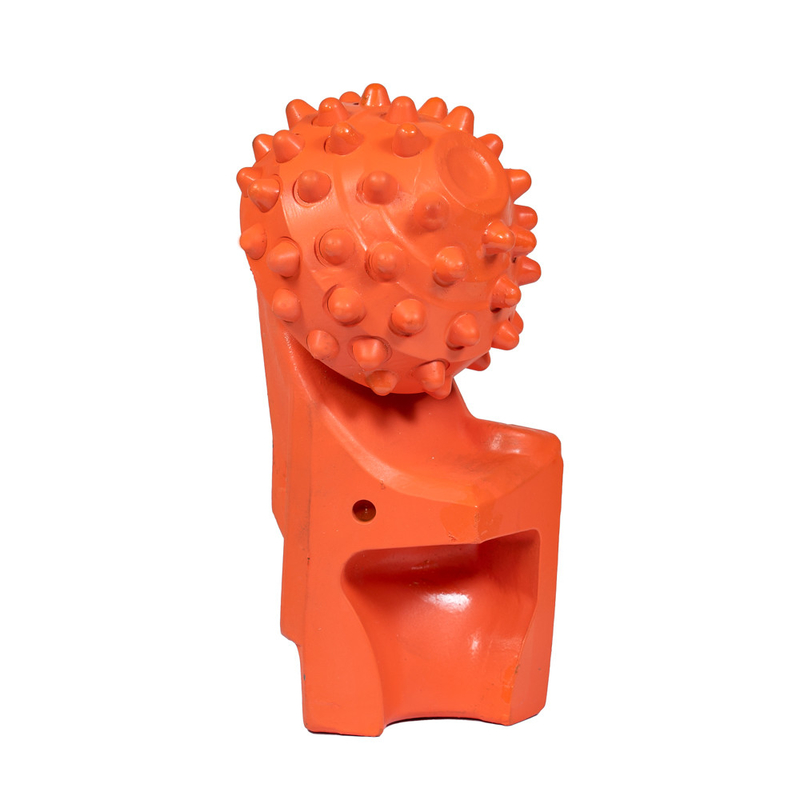

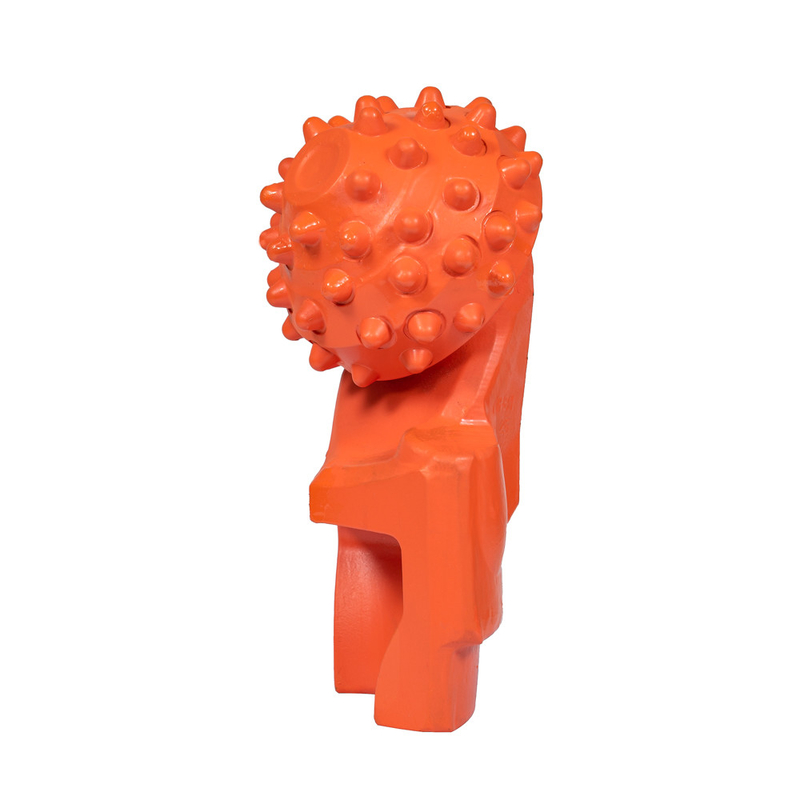

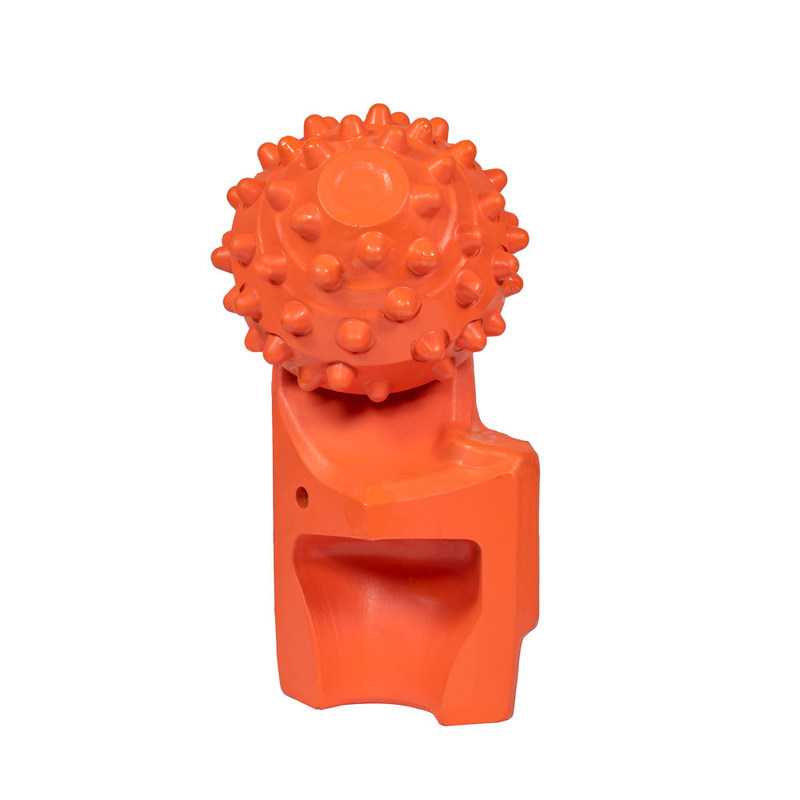

Μύτη κυλίνδρου 8 1/2" με πλήρη ένθετα/Κώνος 1, Κώνος 2, Κώνος 3

Εισαγωγή μονού κυλίνδρου

Το περιστροφικό κομμάτι βράχου εκσκαφής είναι κατάλληλο για περιστροφική μηχανική θεμελίωσης πασσάλων εκσκαφής που μπορεί να σκάψει το σχηματισμό βότσαλων, μαλακό σχηματισμό, σχηματισμό μεσαίου σκληρού.Λόγω του μοναδικού σχεδιασμού των παραμέτρων της διαδικασίας κοπής, το προφίλ και η ποσότητα του ένθετου ένθετου, η γωνία κοπής, η κατανομή των ενθέτων, το σχήμα κοπής κ.λπ., μπορούν να εγγυηθούν την υψηλότερη απόδοση κοπής και την κατεύθυνση κίνησης κάθε σειράς των ένθετων με ακρίβεια, ώστε να γίνει η σπασμένη περιοχή και όγκος να είναι το μεγαλύτερο όταν κάθε ένθετο έρχεται σε επαφή με το τοίχωμα της οπής, για να εξασφαλίζεται αποτελεσματική ταχύτητα διάνοιξης σήραγγας.Ταυτόχρονα, η μοναδική κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας σχεδιασμός δομής στεγανοποίησης και η τεχνολογία έγχυσης λαδιού κενού, εξασφαλίζουν την αποτελεσματική χρήση της επιμήκυνσης της διάρκειας ζωής του ρουλεμάν κατά 35% Σύμφωνα με την ανάγκη για εξατομικευμένο σχεδιασμό, ώστε το περιστροφικό κομμάτι βράχου εκσκαφής να συναντά διάφορους τύπους βράχου με lOMPa έως 250 MPa.

Το περιστροφικό κομμάτι κώνου μηχανικής εκσκαφής χωρίζεται σε δύο τύπους σύμφωνα με τη μέθοδο εγκατάστασης: αποσπώμενο και συγκολλημένο. Ο αποσπώμενος τύπος χωρίζεται επίσης σε τύπο πείρου εισαγωγής και τύπο σύνδεσης μπουλονιού.Σύμφωνα με τη διάταξη των ενθέτων, χωρίζεται σε τύπου κώνου 1, κώνου 2, τύπου κώνου 3 και τύπου πλήρους κάλυψης.Η περιστροφική ράβδος εκσκαφής τύπου κώνου 1, κώνου 2, κώνου 3 απαιτούν τα 3 είδη κώνων στην εγκατάσταση προσαρμογής για να επιτευχθεί η κοπή βράχου σε τμήμα πλήρωσης και η διάνοιξη σήραγγας με περιστροφική εκσκαφή.

Rotiry digging rock bit sarias Ονομάζεται σύμφωνα με τη δομή του ρουλεμάν:

Σφραγισμένο ρουλεμάν ολίσθησης —MHG

Σφραγισμένο ρουλεμάν ολίσθησης-MGHG

Το Milalion Rotary bot σκαπτικού βράχου αποτελείται από κωδικό διαμέτρου, κωδικό σειράς, κωδικό ταξινόμησης και πρόσθετο κωδικό λειτουργίας.

Τύπος δομής ρουλεμάν:

Μύτη κυλίνδρου σειράς MHG

Οι μύτες τρικονίου της σειράς MHG είναι μύτες τρικονίου με σφραγισμένο καουτσούκ τύπου 0.Μπορεί να αντέξει υψηλή πίεση διάτρησης σε κανονική ταχύτητα, με διαφορετικές κατασκευές κοπής, μπορεί να προσαρμοστεί σε εξαιρετικά μαλακούς έως εξαιρετικά σκληρούς σχηματισμούς:

1. Υιοθετήστε τη μορφή συρόμενου ρουλεμάν, ανθεκτικό στη φθορά καρβίδιο στην επιφάνεια του ρουλεμάν ωτίδων,οΤο συρόμενο χιτώνιο είναι κατασκευασμένο από υλικά με χαρακτηριστικά υψηλής αντοχής, υψηλής ελαστικότητας, αντοχής σε υψηλές θερμοκρασίες και υψηλής αντοχής στη φθορά για τη βελτίωση του αντιτσιμπήματος.

2. Το λογικό σχέδιο διάκενου ρουλεμάν κάνει το συρόμενο χιτώνιο να μειώνει τη σχετική ταχύτητα του ζεύγους ρουλεμάν ενώ μειώνει την αύξηση της θερμοκρασίας της επιφάνειας τριβής, μπορεί να βελτιώσει αποτελεσματικά τη διάρκεια ζωής και την αξιοπιστία του ρουλεμάν υπό υψηλή πίεση διάτρησης ή συνθήκες γεώτρησης υψηλής ταχύτητας.

3. Το ρουλεμάν O-seal υιοθετεί υψηλό κορεσμένο NBRwith αντοχή στην τριβή και αντοχή σε υψηλή θερμοκρασία.Τα καλά σχεδιασμένα εξωτερικά ακραία εξογκώματα κοιλότητας στεγανοποίησης βελτιώνουν την αξιοπιστία της στεγανοποίησης.

4. Η χαλύβδινη σφαίρα κλειδώνει τον κώνο για να φιλοξενήσει υψηλή ταχύτητα.

Μύτη κυλίνδρου σειράς MGHG

Το μύτη τρικονίου της σειράς MGHG είναι μύτη τρικονικής ρουλεμάν με σφραγισμένο καουτσούκ τύπου 0.Για διάτρηση υψηλού ποσοστού διείσδυσης, είναι ένα ιδανικό και οικονομικό εργαλείο.Τα κύρια δομικά χαρακτηριστικά του:

1. Σφραγισμένη δομή ρουλεμάν ολίσθησης: στον κύριο διάδρομο, ο κυλινδρικός κύλινδρος τοποθετείται στην αυλάκωση του κώνου και ο μικρός διάδρομος χρησιμοποιεί συρόμενο δακτύλιο ανθεκτικό στη φθορά, αυτό μεγάλωσε το μέγεθος του περιοδικού, έτσι έχει την ικανότητα να αντέχει υψηλότερη πίεση διάτρησης και προσαρμόζονται σε υψηλή ταχύτητα.

2. Η επιφάνεια του ζεύγους ρουλεμάν ώσης υποβάλλεται σε επεξεργασία μείωσης φθοράς και επεξεργασία σκλήρυνσης.Βελτίωσε τη φέρουσα ικανότητα και την ικανότητα ρουλεμάν κατά του δαγκώματος.

3.Ένας νέος τύπος γράσου που μπορεί να αντέξει 250 βαθμούς σε υψηλή θερμοκρασία και αντοχή στη φθορά υιοθετείται.Βελτίωσε την αντίσταση σε υψηλή θερμοκρασία του συστήματος λίπανσης στεγανοποίησης.Ταυτόχρονα, η βελτιστοποιημένη δομή στεγανοποίησης υιοθετείται για να αποφευχθεί η φθορά του δακτυλίου Ο από τον κύλινδρο και η διάρκεια ζωής του δακτυλίου στεγανοποίησης βελτιώνεται, βελτιώνοντας έτσι τη διάρκεια ζωής του μύτη κυλίνδρου.

4.Τα μπιτ τρικονικής εισαγωγής υιοθετούν δόντια καρβιδίου υψηλής αντοχής και υψηλής σκληρότητας, τα οποία βελτιώνουν την αντίσταση κρούσης των δοντιών και μειώνουν τον ρυθμό θραύσης των δοντιών.

5. Ο βελτιστοποιημένος σχεδιασμός του αριθμού των σειρών, του αριθμού των δοντιών, του ύψους έκθεσης των δοντιών και του μοναδικού προφίλ δοντιών από κράμα, έκανε πλήρως την ικανότητα κοπής και την ταχύτητα κοπής των κομματιών τρικονίου.
